100.2. ГЕНЕРАЦИЯ СИГНАЛА RESET

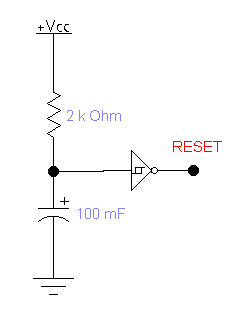

Пример аппаратной генерации RESET сигнала по включению питания:




Идея: сразу при включении питания конденсатор не заряжен, пока он
будет заряжатся, инвертор Шмитта будет иметь на входе 0, на выходе 1,
а  когда зарядится то на входе будет 1, на выходе 0.




	Другой из необходимых сигналов это RESET. Он нужен по крайней
мере для первоначальной инициализации триггеров из неопределенного
состояния.

Это template кода для генерации RESET сигнала на VHDL:


	signal RST: std_logic := '0';

	....

	ResetProcess : process
		wait until(CLK = '0');	  -- Synchronous Reset
		RST <= '0','1' after 10 ns,
			   '0' afert 20 ns;
	end process;
