4.1.1. УРОВНИ СИГНАЛОВ


  Уровни сигналов:



1 соответствует +4.8V
0 соответствует +0.4V


V
+5V	+--------+
	|   1	 |
+3.5V	+--------+ граница зависит от технологии
	|	 |
	|	 | НЕОПРЕДЕЛЕННАЯ ЗОНА
	|        |
1.5V	+--------+ граница зависит от технологии
	|   0	 |
0V      +--------+




  Уровни сигналов детально


различным технологиям соответсвуют различные уровни сигнала:


       5V TTL			   5V CMOS

   Vcc	---  4.5-5.5    	Vcc  ---  4.5-5.5
	 |                            |
         |                      Voh  ---  Vcc-0.2
	 |			      |
	 |                      Vih  ---  0.7*Vcc
	 |			      |             --+
   Voh  ---  2.4                Vt   ---  2.5         |
         |                            |               | Неопределенная
   Vih  ---  2.0                      |               | зона
	 |                            |               |
   Vt   ---  1.5                      |             --+
	 |                            |
   Vil  ---  0.8                Vil  --- 0.3*Vcc
	 |                            |
   Vol  ---  0.4                Vol  --- 0.5
	 |                            |
   GND  ---  0                  GND  ---






Vcc - напряжение питания
Voh - (output high)  уровень 1 на выходе
Vih - (input  high)  уровень 1 на входе
Vt  - (toggle)	     уровень переключения
Vil - (input  low)   уровень 0 на входе
Vol - (output low)   уровень 0 на выходе
GND - (ground)	     земля

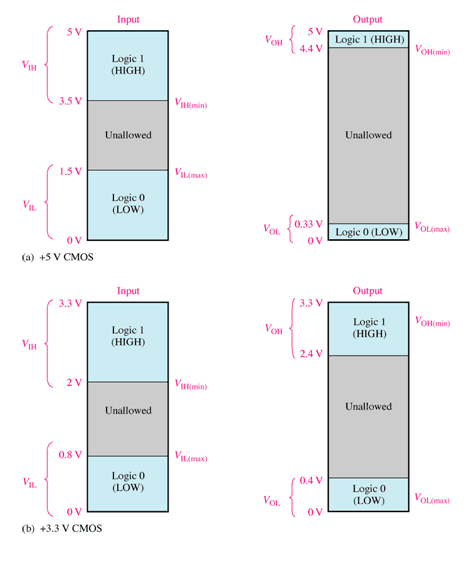

уровни сигналов CMOS:

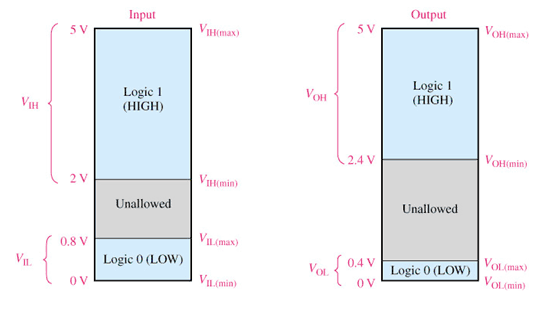

уровни сигналов TTL:







    3.3V LVTTL  		  2.5V CMOS

   Vcc	---  3.0-3.6
	 |
   Voh  ---  2.4                Vcc  ---  2.3-2.7
	 |                            |
   Vih  ---  2.0                Voh  ---  Vcc-0.2
	 |                            |
   Vt   ---  1.5                Vih  ---  0.7*Vcc
	 |                            |
	 |                      Vt   ---  1.25
	 |                            |
   Vil  ---  0.6                Vil  ---  0.2*Vcc
	 |                            |
   Vol  ---  0.4                Vol  ---  0.2
	 |                            |
   GND  ---  0                  GND  ---  0





       GTL

   Vcc  ---  1.5
	 |
   Voh  ---  1.2
         |
   Vih  ---  0.85
	 |
   Vt   ---  0.8
	 |
   Vil  ---  0.75
	 |
   Vol  ---  0.4
	 |
   GND  ---  0




       ECL

   GND  ---  0
	 |
Vih/Voh	---  -0.810
	 |
    Voh ---  -0.980
	 |
    Vih ---  -1.105
	 |
    Vil ---  -1.475
	 |
    Vol ---  -1.630
	 |
Vil/Vol ---  -1.850
	 |
    Vcc ---   ~ -2.1




	PECL

   Vcc	---  5
	 |
   Voh  ---  4.13
	 |
   Vih	---  4.1
	 |
   Vil	---  3.3
	 |
   Vol	---  3.19
	 |
  GND	---  0






TTL   - уровни сигналов (Transistor-Transistor Logic)
LVTTL - (Low voltage TTL)  TTL c низким напряжением
CMOS  - (Complimentary MOS)
ECL   - (Emmiter Connected Logic)
PECL  - (Positive ECL)
GTL   - (Gunning Transeiver Logic)




Электроны (знак заряда -) текут на (+) т.е. электроны движутся от GND к Vcc.

                 Vcc
		---
		 |
  течет	   |	 |     ^
  ток	   |	 |     | движутся электроны
	   V 	 |     |
		 |
		---
		GND
