4.1.2. КАК ЧИТАТЬ ВРЕМЕННЫЕ ДИАГРАММЫ

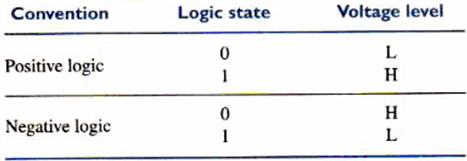

  Логика негативная и позитивная




Позитивная логика:
	состоянию логической  1 соответствует высокий уровень сигнала
	состоянию логического 0 соответствует низкий уровень сигнала

Негативная логика:
	все наоборот:
	состоянию логической  1 соответствует низкий уровень сигнала
	состоянию логического 0 соответствует высокий уровень сигнала

Например:
	RESET`	- сброс компьютера, когда сигнал высокий
	RESET#	- сброс компьютера, когда сигнал низкий

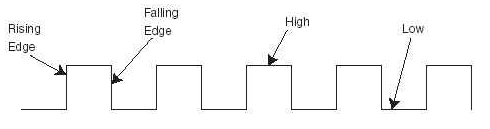

  Временные диаграммы


Временные диаграммы показывают уровень сигнала от времени.




High		Высокий уровень. (1)
		Соответствует активному для обычного сигналу
		Соответствует неактивному дла инверсного сигнала.
Low		Низкий уровень (0)
		Соответствует неактивному для обычного сигналу
		Соответствует активному дла инверсного сигнала.
Rising Edge	Фронт
		соответствует переходу от низкого уровня к высокому
Falling Edge	Спад
		соответствует переходу от высокого уровня к низкому
