4.4.2.5. ДИНАМИЧЕСКАЯ CMOS ЛОГИКА


  Динамический CMOS


В 80-х годах очень активно использовалась динамическая CMOS логика.

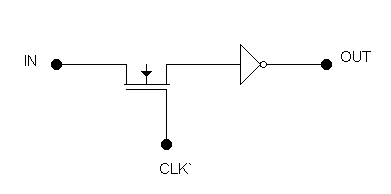

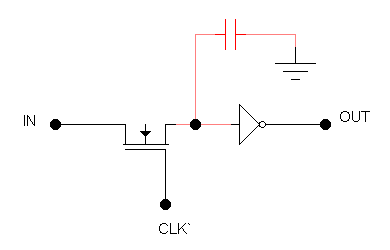

Например элемент памяти можно было реализовать на 3х транзисторах:



Методика работы такая: когда CLK1 активен устанавливается состояние,
затем CLK1 закрывается.
Тем не менее у вентиля есть паразитная емкость и пока заряд не стечет
а у транзисторов высокий импеданс схема будет работать.


Время стока заряда зависит от температуры и проектной нормы.
Для 1.5mkm это в интервале от 1 (при очень малой температуре) до 10^(-6)
секунд.

386, большая часть 486 процессоров были динамическими (как следствие
могли работать только в ограниченном диапазоне тактовых частот).
С уменьшением проектной нормы заряд стал уходить гораздо быстрее,
и от динамических структур стали отказыватся, хотя в свое время они позволяли
экономить много места на кристале.

Общий вид динамической структуры:

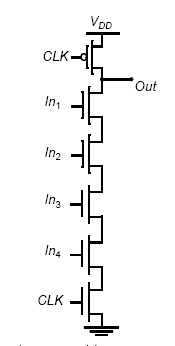

Динамический NAND:


Динамический NOR:




Для увеличения скорости применяются более сложные варианты логики
на базе CMOS:




  CVSL

(Cascade Voltage Switch Logic)

Идея: выдает две функции прямую и обратную - быстро переключается
между состояниями.

Можно сказать что разорвали повышающий и понижающий каскад и сделали между
ними связь - паразитных емкостей меньше.
Плюс к этому для выполнения функций с большим числом входов например NAND4
работает быстрее чем CMOS потому что путь сигнала меньше.

Cтатический CVSL:

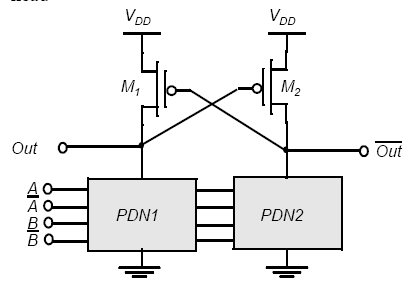

Динамический CVSL:
(при С = 0 заряжается, при С =  1 вычисляет).

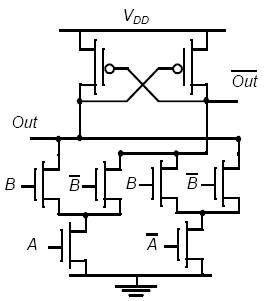

  DCVSL





XOR/XNOR:

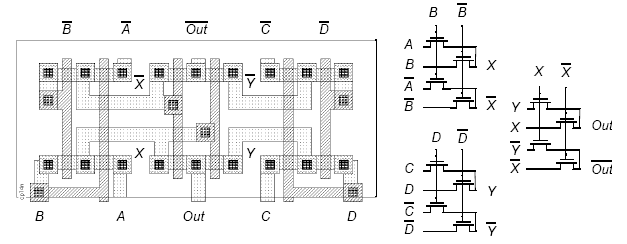

  Логика на переключателях


AND:



AND/NAND:





OR/NOR:



XOR/XNOR:









  Динамическая логика


Динамическая логика имеет по крайней мере один pre-charge транзистор.

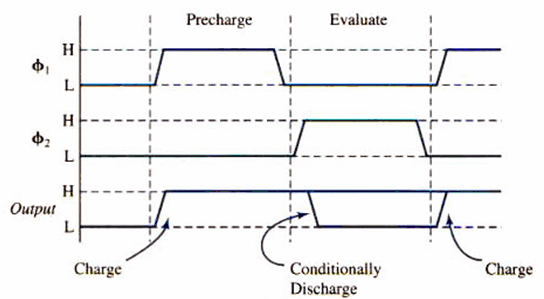

Работает в две фазы - pre-charge и evaluation.

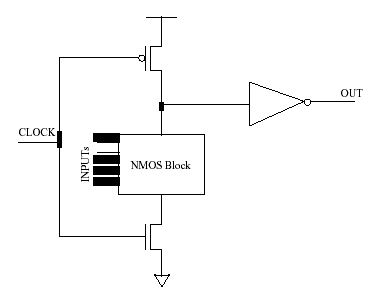

  Domino


Логика Domino.
В начале транзистор на питание открыт (CLK#), происходит презарядка.
В зоне перед инвертером накапливается заряд.
После этого транзистор закрывается и заряд либо остается либо стекает
Через NMOS блок (транзистор на землю открыт (CLK)).
При этом сигналы на NMOS блок должны быть поданы то сигнала CLK.

Получается - места на кристалле занимает меньше чем CMOS, но чуть больше
чем NMOS, при этом имеет энергопотребление типа CMOS.

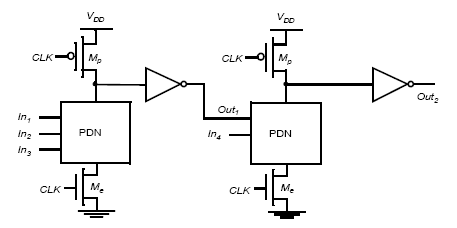

Такие структуры следуют одна за другой (домино).
Последний каскад содержит инвертор.

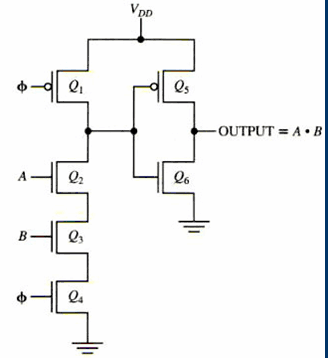

AND на Domino логике:

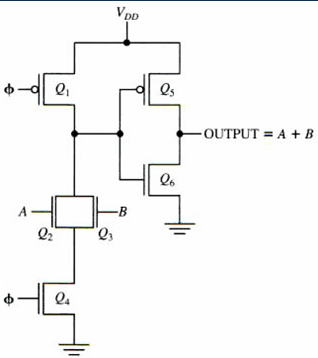

OR на Domino логике:






  NP-Домино

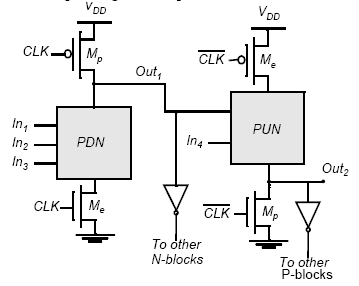

NP-CMOS:

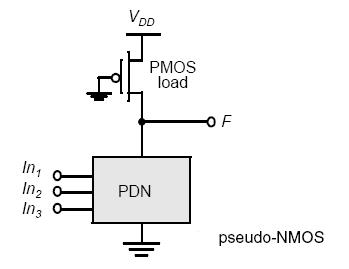

  Pseudo-NMOS

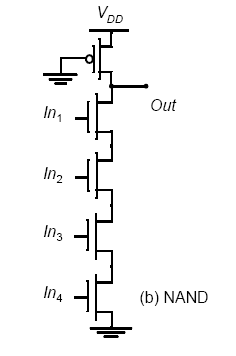

NAND:

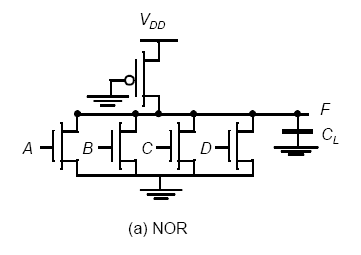

NOR:

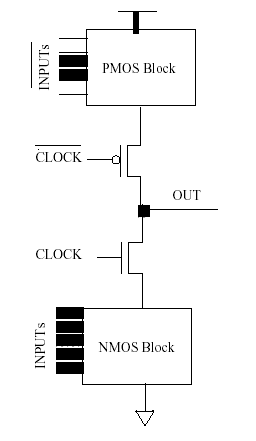

  C2MOS


Два каскада - повышающий и понижающий. А выход каскада зависит от сигнала CLOCK.
Опять таки снижается энергопотребление - т.к. нет переходных процессов.

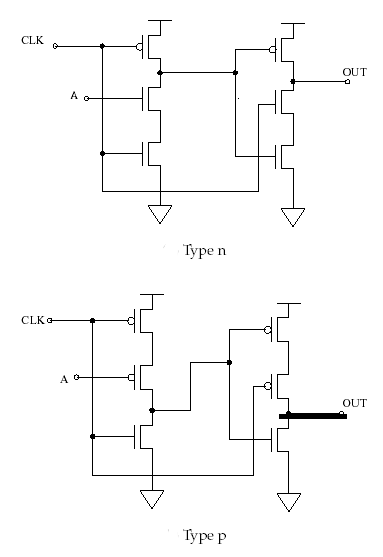

  TSPC

TSPC (Time Single Phase Logic)
TSPC - дальнейшее развитие NORA (NO RAce logic) [которая развитие N-P домино].

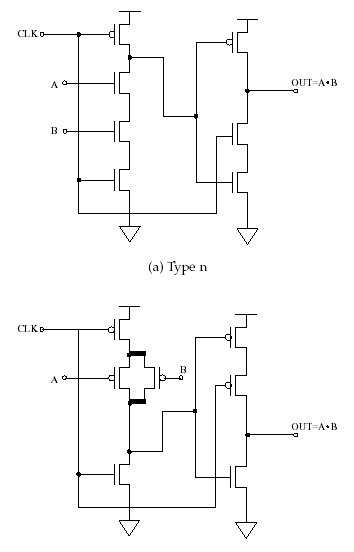

AND на TSPC:

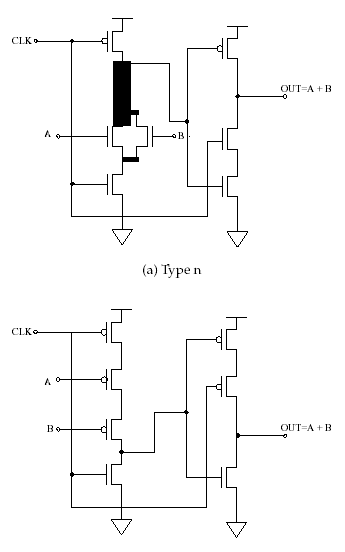

OR на TSPC:







  Почему не используется?


Сейчас динамическую CMOS логику перестали использовать в микропроцессорах.
Почему? Динамическая логика подразумевает что устройство должно работать
в конкретном и довольно-узком диапазоне частот синхронизации обусловленным
возможностью накопления и рассасывания динамического заряда.
Понятно что в мобильных приложениях это просто неприемлемо, т.к. одна из
основных задач это сохранение энергии - а CMOS выделяет энергию в основном при
переключениях. То же самое касается и спящих режимов и режимов с пониженым
энергопотреблением - в этом случае устройство снижает частоту, а динамический
CMOS просто не может это делать.
