4.4.3.2. СОВРЕМЕННЫЕ ТЕХНОЛОГИИ
SOI
SOI (Silicon on Insulator)
Раньше тактовые частоты были маленькие, напряжения большие и транзисторы
травили прямо на кремнеевой подложке.
Но с ростом частот и уменьшении размера ячейки все больше стал играть
роль эффект паразитной емкости кремниевой подложки.

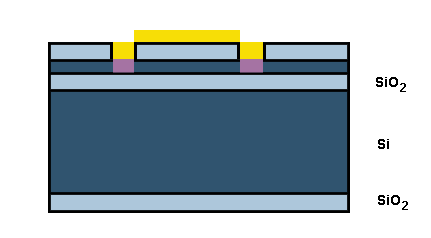

Что бы избавится от этого эффекта под транзисторной структурой стали
распологать слой SiO2. (Silicon on Insulator = SOI).

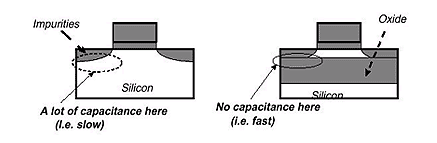

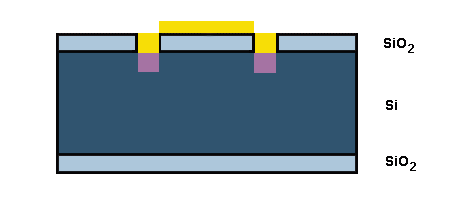

Original (раньше):
SOI (теперь):

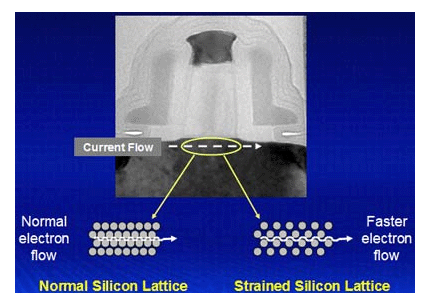

Растянутый кремний

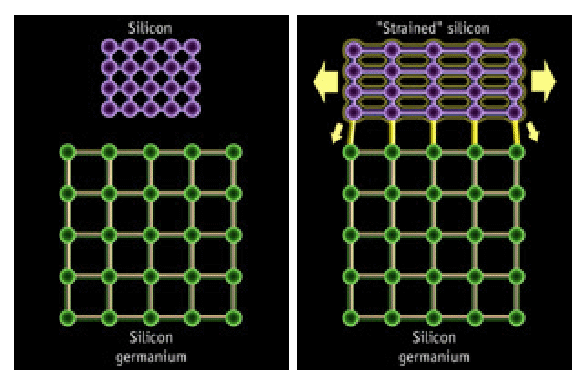

Идея рстянутого кремния:
Хочется чтобы через затвор электроны проходили с наименьшим
сопротивлением (уменьшаются тепловые потери и потери напряжения на
транзисторе).
Чтобы этого добится надо увеличить расстояния между атомами состовляющими
затвор. Для этого их "натягивают" на структуру кремний-германий которая
имеет больший шаг кристаллической решетки.
3D структуры

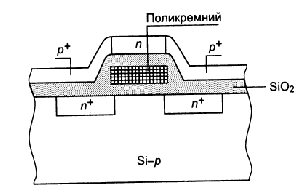

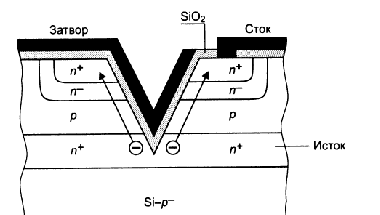

V-образный транзистор
3D двухсторонний транзистор:
(Один затвор открывает 2 транзистора в 3D структуре)

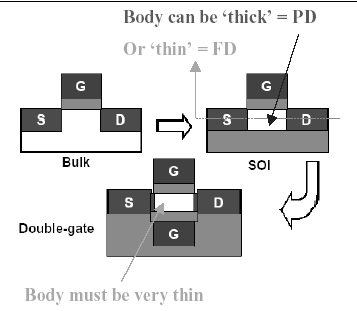

Двухзатворный транзистор:

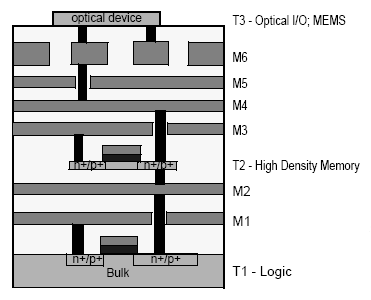

Реальные 3D структуры:
(нижний слой (на подложке) логика, в объеме память, сверху optical
interconnect. [реальные прототипы уже есть].

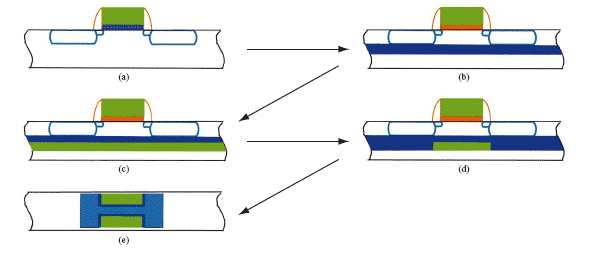

Эволюция
(от планарного транзистора, через SOI к двухзатворному и
в перспективе к реальной 3D структуре:
Нанотрубки

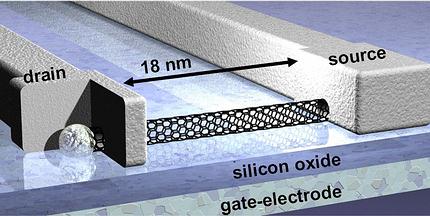

Углеродные нанотрубки как канал транзистора
Плотность тока в несколько десятков раз выше чем у кремневых
транзисторов.
Размер транзистора получается в несколько раз меньше.
Кроме того меньше рабочее напряжение затвора.
Охлаждение on-chip
AMD получил патент на использование холодильника Пельтье
(TEC, thermoelectric cooler) внутри кристала.

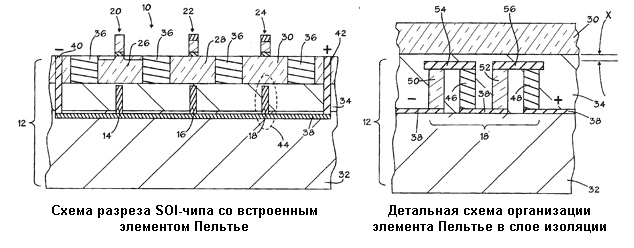

На левой картике мы видим три транзистора в верхнем слое,
под ними находятся холодильники Пельтье, питание к ним подводится с боков
(+ и -).

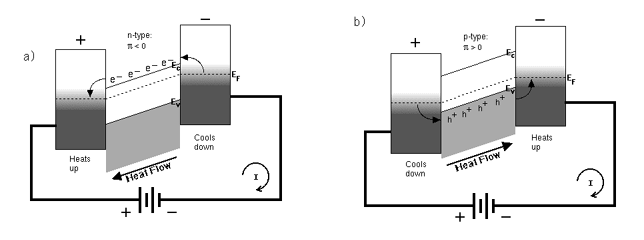

Эффект Пельтье - пластины из 2х металов, полупроводник внутри при прохождении
тока идет переход тепла из одной пластины в другую.
[Образующее Электрическое поле пропорционально температурному градиенту].

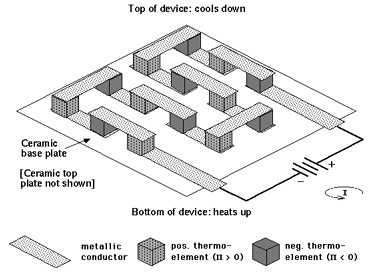

Реальные устройства содержат цепочку элементов Пельтье.
(На AMD правом рисунке (см выше) видно устройство).
