4.4.4.1. ЗАЩИТА ВХОДОВ И ВЫХОДОВ



Транзисторы внутри микросхемы очень чуствительны к статическому электричеству
Напряжение около 50V убивает их навсегда.
Что бы этого не было применяют диодную защиту.
Которая уводит заряд в случае лишнего напряжения на источник (GND и/или Vcc)

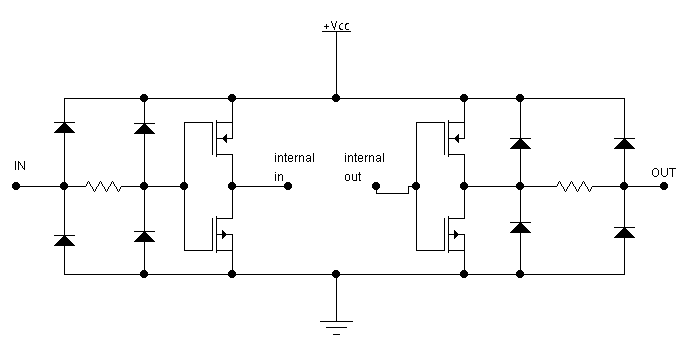

Это пример защиты и входного и выходного каскадов. Лишний заряд уходит через диоды. А внутрь идет через CMOS развязку.
