4.4.7. TTL ЛОГИКА

TTL - Transistor Transistor Logic
Раньше была очень широко распространена (особенно дискретные компоненты).


  NOT



D1, Q1 - Диодная NOT логика и защита входа.
Q2     - расщепитель фазы
Q3,Q4  - выходной каскад

	Input	Q1   Q2   Q3  Q4
	Low          off  on  off
	High	     on   off on

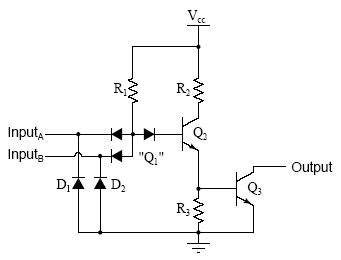

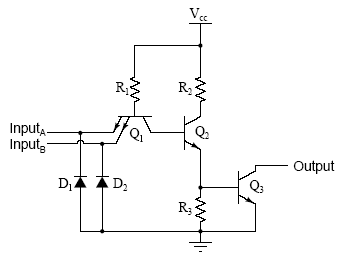

  NAND







	A     B	   Q1   Q2   Q3
	Low  Low   off	on   on
	Low  High  off  on   on
	High Low   off  on   on
	High High  on   off  off

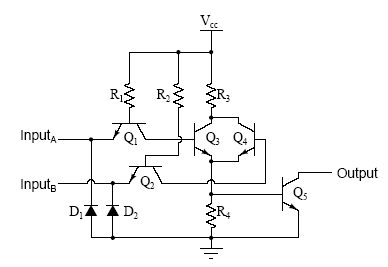

  NOR

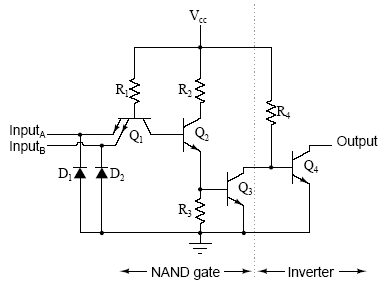

  AND

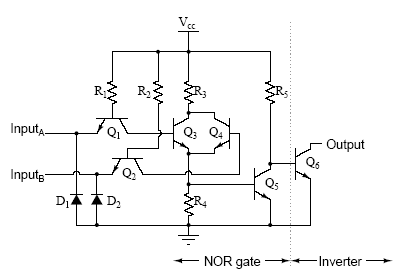

  OR
