4.5. ЛОГИЧЕСКИЕ ЭЛЕМЕНТЫ НА HDL ЯЗЫКАХ

В этой секции мы расмотрим модели логических элементов на языках
для разработки электронной аппаратуры:

 VHDL (VLSI Hardware Description Language)
 Verilog


Упор будет делатся на VHDL, т.к. он для начинающих более понятен.
Можно сравнить:
	VHDL	- Pascal
	Verilog	- C





  NOT



	       --------
		X | NOT X
               ---+----
		0 | 1
	        1 | 0
               --------

Программа на VHDL:

	entity NOT is
		port (
			A : in bit;
			B : out bit);
	end NOT;

	architecture RTL of NOT is
	begin
		D <= not A after 2 ns;
	end RTL;

Программа на Verilog:

	`timescale 1 ns / 10 ns
	module Not1 (A, B) ;
	input A ;
	output B ;

	  assign #5 B = ~(A);

	endmodule

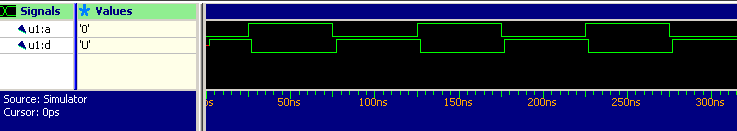

Результатирующая временная диаграмма (для VHDL):







  AND





	       ---------------
		X1  X2  | AND	таблица истинности
	       ---------+-----
		0   0   | 0
		0   1   | 0
	        1   0   | 0
		1   1   | 1
	       ---------------

Программа на VHDL:

	entity AND2 is
		port (
			X1,X2: in bit;
			Y : out bit);
	end AND2;

	architecture RTL of AND2 is
	begin
		Y <= X1 and X2 after 5 ns;
	end RTL;

Программа на Verilog:

	`timescale 1 ns / 10 ns
	module AND2M (A, B, C) ;
	input A ;
	input B ;
	output C ;

	assign #5 C = A & B;
	endmodule

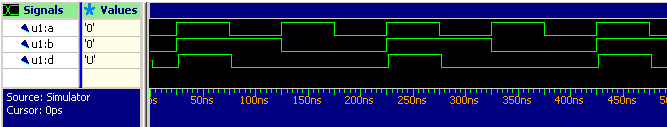

Результатирующая временная диаграмма (для VHDL):







  OR






        	--------------
		X1  X2	| OR
		--------+-----
		0   0	| 0
		0   1	| 1
		1   0	| 1
		1   1	| 1
       		---------------

	entity Or2 is
		port(
		    A, B : in std_logic;
		    D : out std_logic);
	end Or2;

	architecture Example of Or2 is
	begin
		D <= (A or B) after 2 ns;
	end Example;

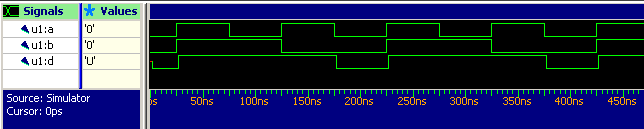

Результатирующая временная диаграмма:







  NOR





       		---------------
		X1  X2	| NOR
		--------+-----
		0   0	| 1
		0   1	| 0
		1   0	| 0
		1   1	| 0
       		---------------

	entity Nor2 is
		port(
		    A, B : in std_logic;
		    D : out std_logic);
	end Nor2;

	architecture Example of Nor2 is
	begin
		D <= not (A or B) after 2 ns;
	end Example;

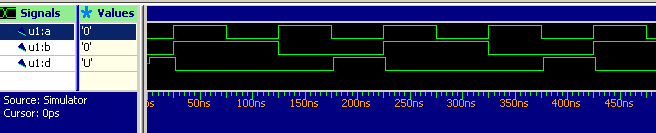

Результатирующая временная диаграмма:







  NAND





	       ---------------
		X1  X2  | NAND
	       ---------+-----
		0   0   | 1
		0   1   | 1
	        1   0   | 1
		1   1   | 0
	       ---------------

	entity Nand2 is
		port(
		    A, B : in std_logic;
		    D : out std_logic);
	end Nand2;

	architecture Example of Nand2 is
	begin
		D <= (A nand B) after 2 ns;
	end Example;

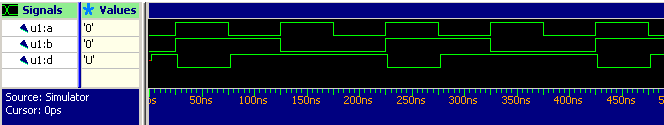

Результатирующая временная диаграмма:







  XOR





	       ---------------
		X1  X2  | XOR
	       ---------+-----
		0   0   | 0
		0   1   | 1
	        1   0   | 1
		1   1   | 0
	       ---------------

	entity Xor2 is
		port(
		    A, B : in std_logic;
		    D : out std_logic);
	end Xor2;

	architecture Example of Xor2 is
	begin
		D <= (A xor B) after 2 ns;
	end Example;

Результатирующая временная диаграмма:








  Tristate



	       ---------------
		EN  A   | Tristate
	       ---------+-----
		0   0   | Z	высокий импеданс, ток не течет
		0   1   | Z     высокий импеданс, ток не течет
	        1   0   | 1
		1   1   | 0
	       ---------------

	entity TRISTATE1 is
		port(
		    A, E : in std_logic;
		    D : out std_logic);
	end TRISTATE1;

	architecture Example of TRISTATE1 is
	begin

		D <= A WHEN (E='1') ELSE 'Z';
	end Example;

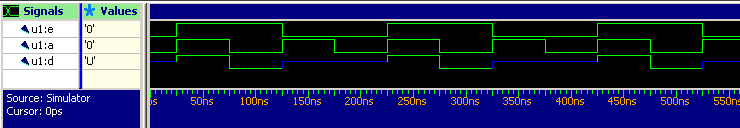

Результатирующая временная диаграмма:


Программа на Verilog:

	module TRISTATE1 (E,A,D);
		input	A,E;
		output  D;
		reg	D;

		always @(E or A) begin
			if (E)
				D = A;
			else
				D = 1'bz;
		end
	endmodule
