4.4.6. I2L ЛОГИКА (ИНЖЕКТОРНАЯ ЛОГИКА)

I2L (Integrate Injector Logic)

Плюсы:
	- используются только транзисторы (нет резисторов)
	  следовательно лучшие характеристики при изготовлении и большая плотность
	- питание по току (задается не напряжение а ток)
	- возможность пространственной упаковки элементов
	- достаточно малое время срабатывания.

Идея в основе I2L элемента.


пусть  входное напряжение равен 1, тогда ток инжектора VT1 не уходит на вход
а насыщает транзистор VT2, поэтому выходы выход 1 и выход 2 имеют низкий уровень
и наоборот: если входное равно 0, ток с инжектора уходит на вход, транзистор
VT2 не открывается - как результат высокое состояние на выходе (т.к. на следующих
входах тоже инжекторы.

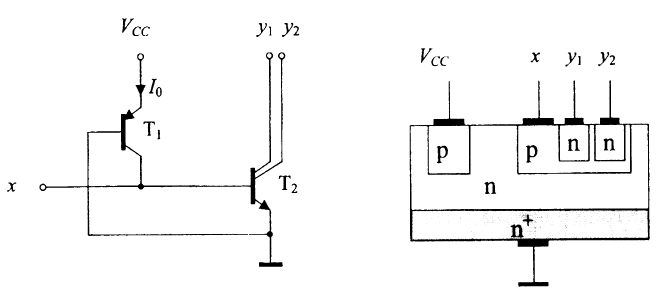

Пример I2L инвертора:

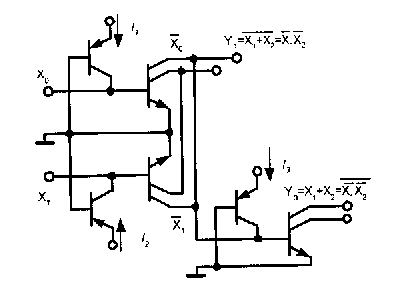

Пример реализации AND и NOR на I2L:



Основная идея - это соединение выходов транзисторов - за счет этого мы
имеем функцию монтажного ИЛИ. Все остальное это уже комбинации между монтажным
ИЛИ и НЕ.

	--------------------------------------------
					NOR	AND
	X1	X2	T1	T2	T1+T2   T3
	--------------------------------------------
	0	0	1	1	1       0
	0	1	1	0	1       0
	1	0	0	1	1       0
	1	1	0	0	0       1
	--------------------------------------------

	              __   __    _______
	NOR(x1,x2)  = x1 + x2  = x1 * x2
	              __   __    _______
	NAND(X1,X2) = x1 * x2  = x1 + x2

соответсвенно:
	OR    = NOT(NOR(X1,X2))
	NAND  = NOT(AND(X1,X2))

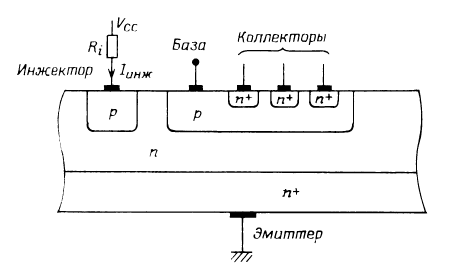

I2L позволяет делать очень плотную упаковку за счет сочетания инжектора и
коллекторов на малой площади в одной структуре:
