4.5.2. ЗАДЕРЖКИ
При прохождении сигналов через логические элементы происходят задержки.
Задержки
/ \
Транспортные Инерциальные
транспортные задержки обусловлены временем срабатывания устройства.
инерционные задержки обусловлены факторами типа паразитных емкостей.

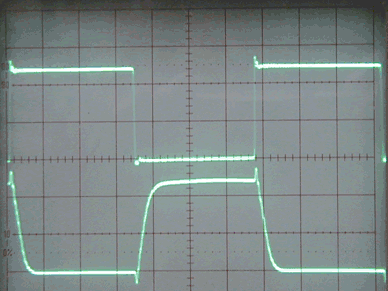

Через инвертор:

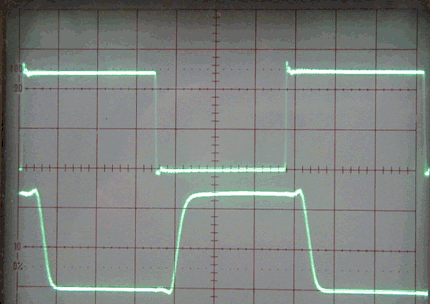

Через каскад 3 инвертора:

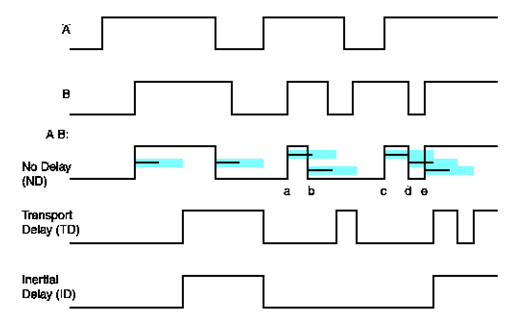

При моделирование логических устройств используются разные модели:
- Без задержек (подходит примерно 10% моделям)

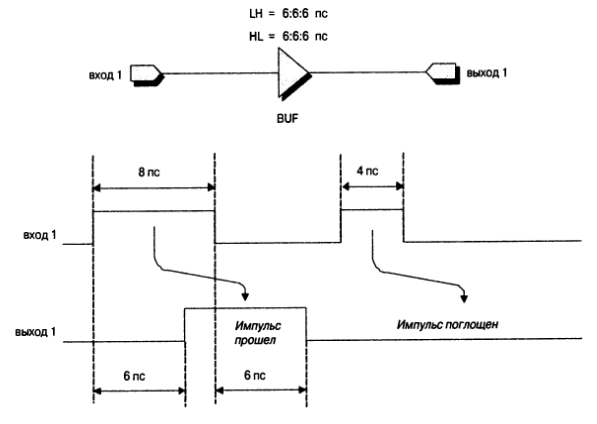

- С задержками (инерционными, включают транспортные)
(покрывает примерно 90% моделей)
пример когда логическое моделирование не помогает
предположим что у нас очень часто идут пики небольшого размера
со скважностью более 50%. Инерционная модель их все отбросит
а в реальности паразитные емкости будут заряжаться и в конце
концов элемент сработает, а модель нет.

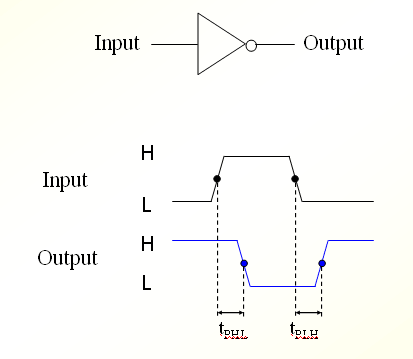

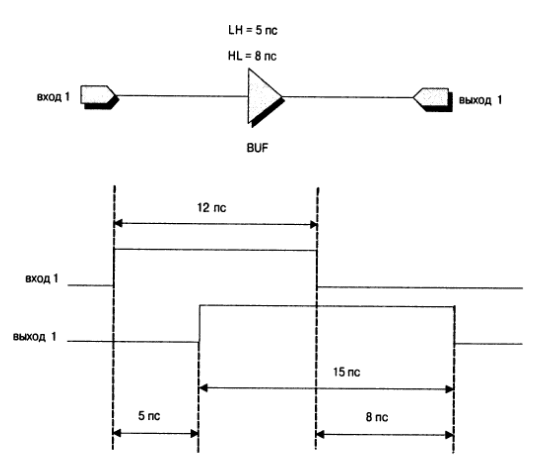

Фронт и спад имеют разные задержки
- С задержками (моделируем на электрическом уровне)
(покрывает практически все).

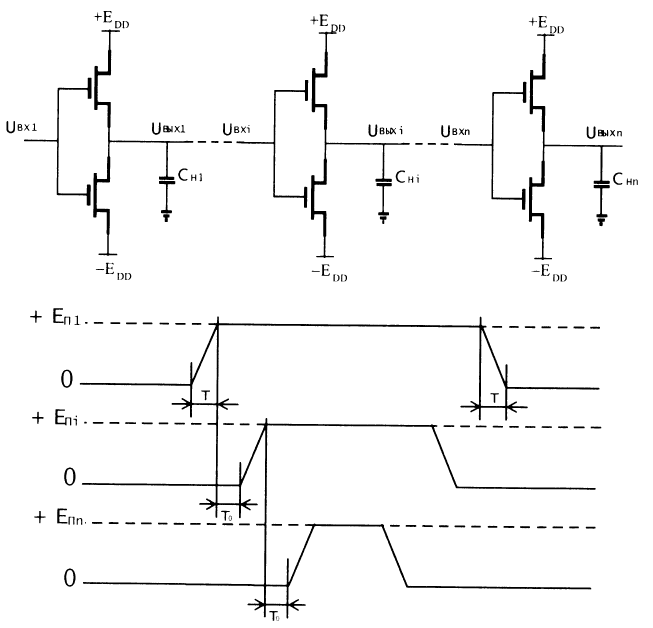

При прохождении импульса через ряд логических элементов он теряет длительность.
