5.2. RS-ТРИГГЕР


  Синхронная RS-защелка


DIN:
(показаны два варианта с прямой и с инверсной синхронизацией)

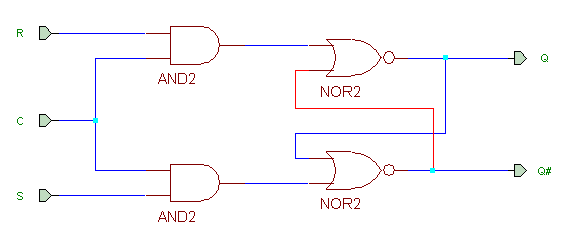

принципиальная схема.
К схеме асинхронной RS-защелки добавлена логика которая пропускает
R- и S- только когда C=1 (синхронизация по уровню)




	---------------------
	S R C |   Q    Q#
	------+--------------
        X X 0 | lastQ  lastQ#
	0 0 1 | lastQ  lastQ#
	0 1 1 |   0     1
	1 0 1 |	  1     0
	1 1 1 |   X     X
	---------------------

таблица истинности:
	---------------
	S R C Q  | Q#
	---------+-----
	X X 0 0  | 0
	X X 0 1	 | 1
	0 0 1 0  | 0
	0 0 1 1  | 1
	0 1 1 X  | 0
	1 0 1 X  | 1
	1 1 1 X  | X
	---------------

карта карно:

		    SR
	      00  01  11  10
	     ----------------
	  00|  0   0   0   0
      CQ  01|  1   1   1   1
	  11|  1   0   X   1
	  10|  0   0   X   1



Создание синхронной RS-защелки из асинхронной RS-защелки






  RS-триггер


DIN:
(два варианта - тактирование по фронту '/' и по спаду '\')

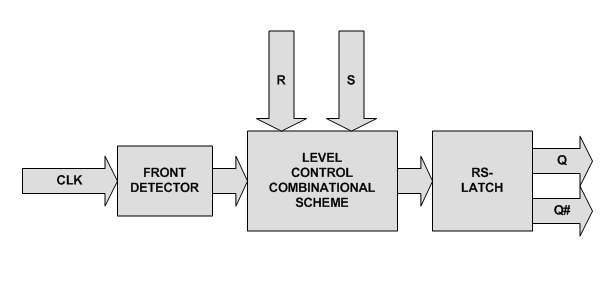

Блок-схема RS-триггера:

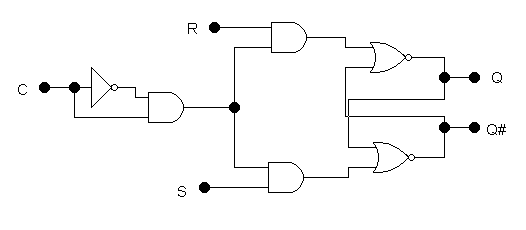

RS-триггер (работает по фронту):
