5.3. JK-ТРИГГЕР


  Синхронная JK-защелка




JK- защелка - это RS-защелка в котором устранена неопределенность:
если J [S] и K [R] одновременно равны 1 то защелка меняет свое состояние

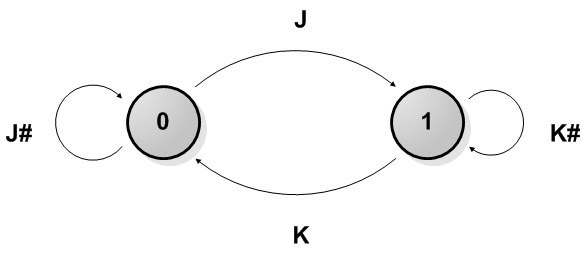

Диаграмма состояний JK-защелки:

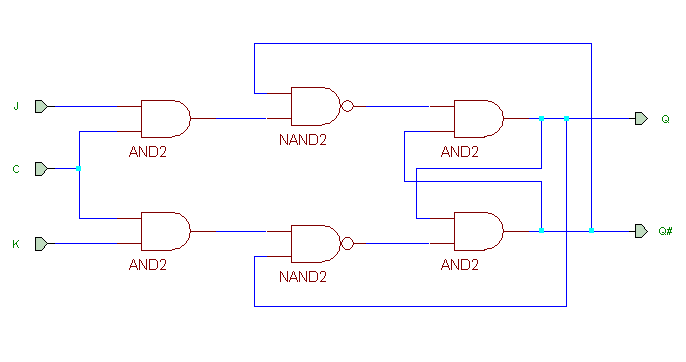

принципиальная схема синхронной JK-защелки



	---------------------
	J K C |   Q    Q#
	------+--------------
        X X 0 | lastQ  lastQ#
	0 0 1 | lastQ  lastQ#
	0 1 1 |   0     1
	1 0 1 |	  1     0
	1 1 1 | lastQ# lastQ
	---------------------


карта карно для синхронной JK-защелки

		JK
	     00 01 11 10
	---+--------------
	00 |  0  0  0  0
    CQ  01 |  1  1  1  1
	11 |  1  0  0  1
	10 |  0  0  1  1





  Синхронная JK-защелка с асинхронным сбросом

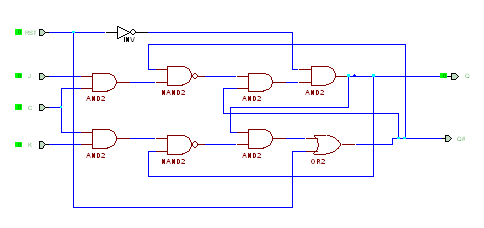

принципиальная схема синхронной JK-защелки с асинхронным установочным входом RST,
служащим для первоначального сброса защелки в 0.
(добавлена логика для асинхронного сброса защелки по сигналу RST)



	------------------------
	J K C RST|   Q    Q#
	---------+--------------
        X X 0  0 | lastQ  lastQ#
	0 0 1  0 | lastQ  lastQ#
	0 1 1  0 |   0     1
	1 0 1  0 |   1     0
	1 1 1  0 | lastQ# lastQ
	X X X  1 |   0     1
	-------------------------


карта Карно:
		         RJK
	    000 001 011 010 110 111 101 100
	---+--------------------------------
	00 |  0   0   0   0   0   0   0   0
    CQ	01 |  1   1   1   1   0   0   0   0
	11 |  1   0   0   1   0   0   0   0
	10 |  0   0   1   1   0   0   0   0

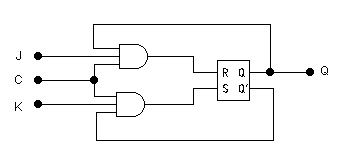

Создание синхронной JK-защелки из RS-защелки







  JK-триггер

DIN/ANSI
(треугольник значит работает по фронту)



DIN/ANSI
(инверсия и треугольник - значит работает по фронту инверсного сигнала -
то есть по спаду прямого сигнала)

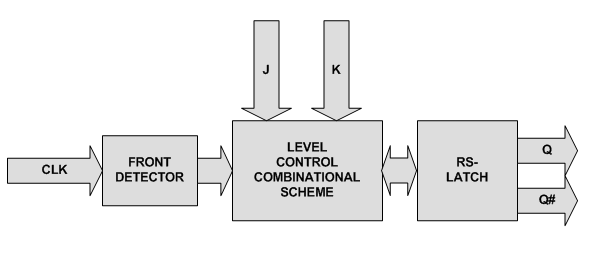

Блок-схема JK-триггера:

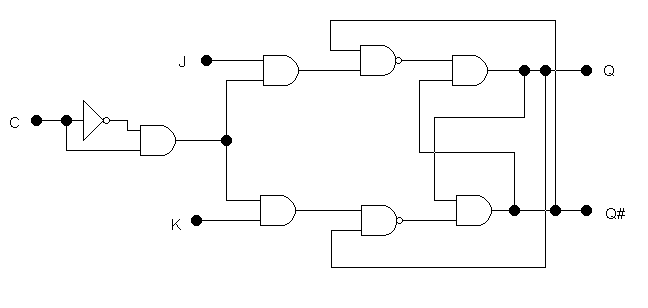

JK-триггер (работает по фронту):





VHDL програма для JK-триггера с установочным входом RST

	library ieee;
	use ieee.std_logic_1164.all;

	entity JKFF is
		port(
	    		CLK, RST, J, K : in std_logic;
	    		Q : out std_logic);
	end JKFF;

	architecture Example of JKFF is
		signal FF:std_logic;		-- Flip Flop main data
		signal CHG:std_logic;		-- Change symbol
	begin
		process(CLK,RST,CHG)
		begin
			if (RST = '1') THEN
				FF <= '0';
			elsif (CLK'event and CLK = '1') THEN
				CHG <= '1' after 1 ns;
			end if;
			if (CHG = '1') then
				if J = '0' and K = '1' then
					FF <= '0';
				elsif J = '1' and K = '0' then
					FF <= '1';
				elsif J = '1' and K = '1' then
					FF <= not FF;
				elsif J = '0' and K = '0' then
					FF <= FF;
				end if;
				CHG <= '0' after 1 ns;
			end if;
		end process;
		Q <= FF after 1 ns;
	end Example;

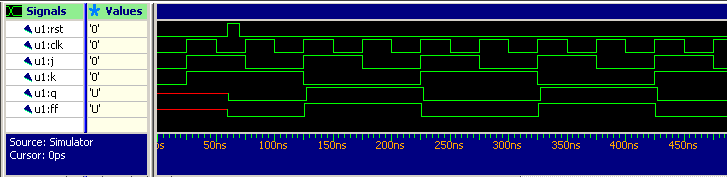

Результат симуляции JK-триггера:

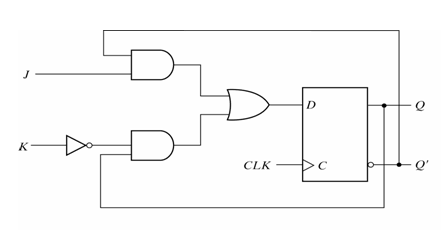

Создание JK-триггера из D-триггера
