5.4. D-ТРИГГЕР


  D-защелка




D-защелка имеет вход данных D и синхронизационный вход C.

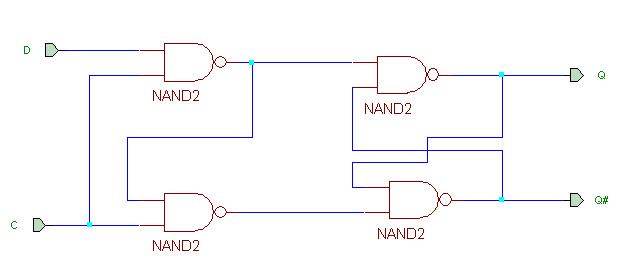

принципиальная схема D-защелки



	----------------------
	C  D  |  Q      Q#
	------+---------------
	0  X  | lastQ  lastQ#
	1  0  |  0      1
	1  1  |  1      0
	----------------------


Карта Карно:

		CD
	    00  01  11  10
 	--+----------------
     Q	0 |  0   0   1   0
	1 |  1   1   1   0

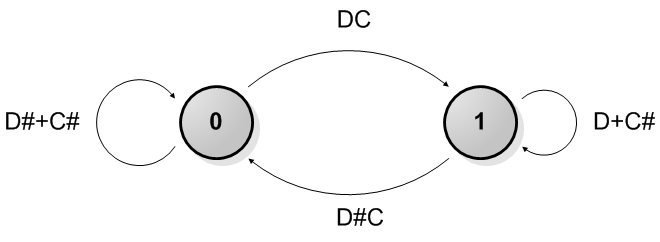

Диаграмма состояний D-защелки:

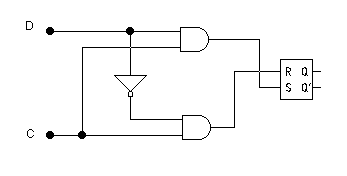

Создание D-защелки из RS-защелки:





Создание DV-защелки (V - вход разрешения) из D-защелки:

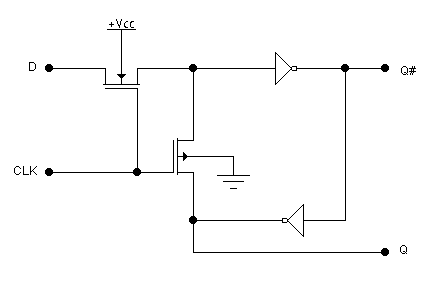

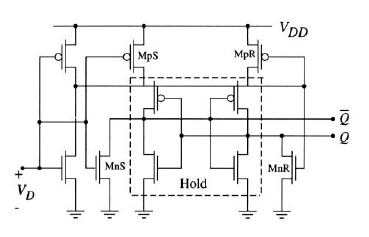

Реализация D-защелки на CMOS:


Реализация D-защелки на CMOS:

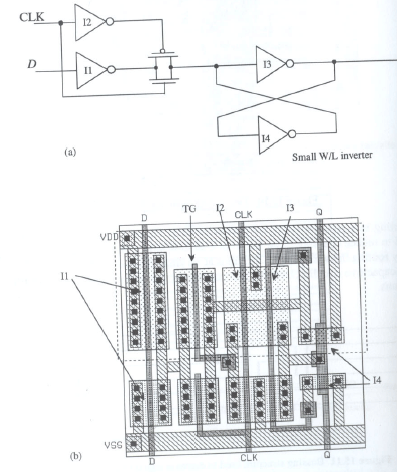

Топология D-защелки на CMOS:

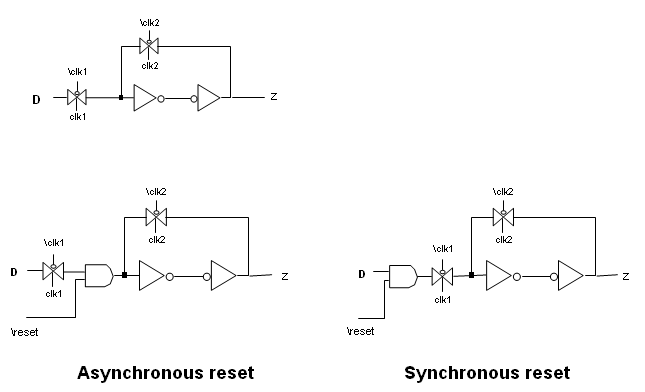

Примеры реализации сброса для D-защелки на CMOS:






  D-триггер

DIN/ANSI
(пример с одним выходом)




DIN/ANSI
(пример с двумя выходами)

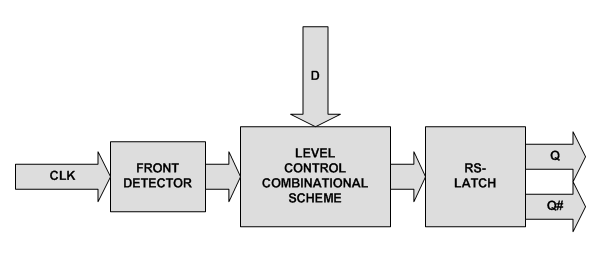

Блок-схема D-триггера:

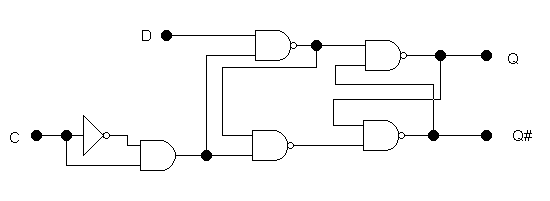

D-триггер (работает по фронту):






VHDL программа для D-триггера с асинхронным установочным входом RST

	library ieee;
	use ieee.std_logic_1164.all;

	entity DFF is
		port(
	    		CLK, RST, D : in std_logic;
	    		Q : out std_logic);
	end DFF;

	architecture Example of DFF is
		signal FF:std_logic;		-- Flip Flop main data
		signal CHG:std_logic;		-- Change symbol
	begin
		process(CLK,RST,CHG)
		begin
			if (RST = '1') THEN
				FF <= '0';
			elsif (CLK'event and CLK = '1') THEN
				CHG <= '1' after 1 ns;
			end if;

			if (CHG = '1') then
				FF <= D;
				CHG <= '0' after 1 ns;
			end if;
		end process;
		Q <= FF after 1 ns;
	end Example;

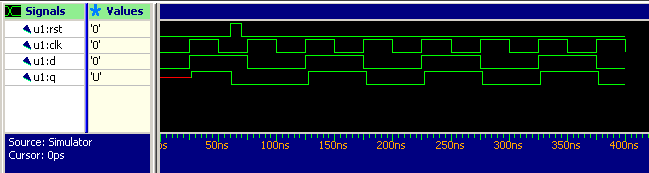

Результат симуляции:




Verilog программа для D-триггера с установочным входом RESET

	module	DFF(data,clk,reset,q);
		input	data,clk,reset;
		output	q;
		reg	q;

		always @(posedge clk or negedge reset)
		begin
			if (~reset)
				q = 1'b0;
			else
				q = data;
		end
	endmodule;

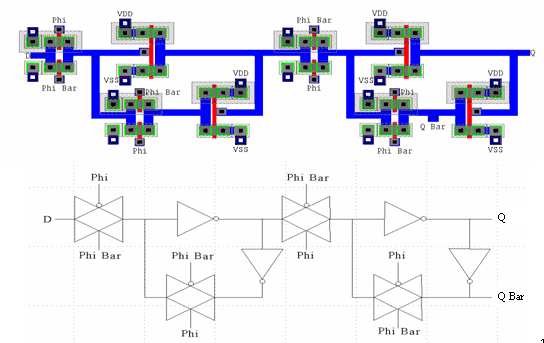

Топология D-триггера на CMOS:
