5.5. T-ТРИГГЕР


  T-защелка





Т-защелка меняет свое состояние при приходе сигнала Т.

	------------------
	  T |  Q      Q#
	----+-------------
	  0 |lastQ  lastQ#
	  1 |lastQ# lastQ
	------------------

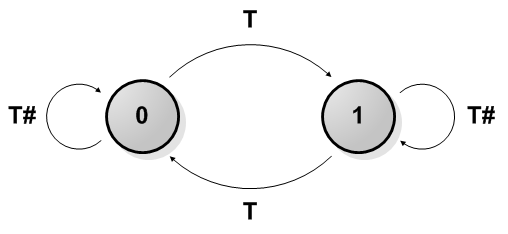

Диаграмма состояний T-защелки:

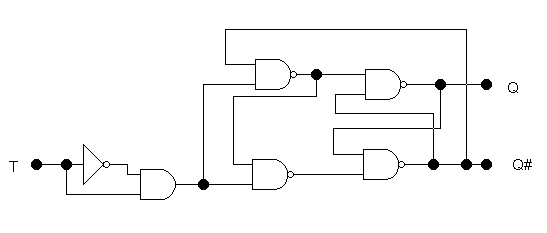

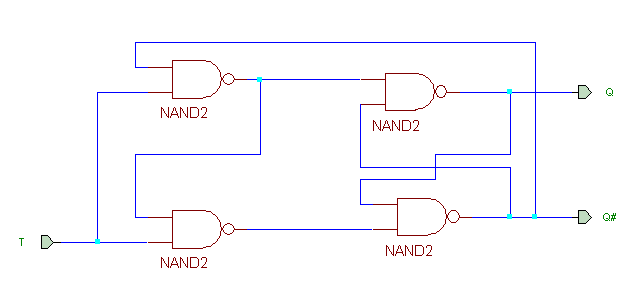

принципиальная схема Т-защелки







  T-триггер

ANSI/DIN
(c одним выходом)



ANSI/DIN
(с двумя выходами)



T-триггер (работает по фронту):

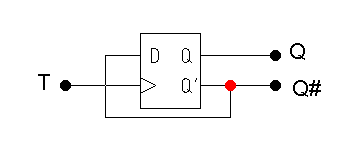

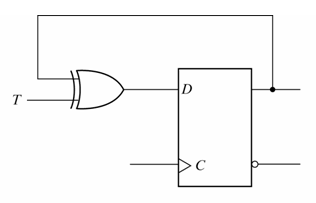

  Построение Т-триггера из D-триггера





VHDL модель T-триггера построенного на базе D-триггера:

	library ieee;
	use ieee.std_logic_1164.all;

	entity TFF is
		port(
	    		CLK, RST, T : in std_logic;
	    		Q : out std_logic);
	end TFF;

	architecture Example of TFF is
		component DFF
			port (
	  			CLK, RST, D : in std_logic;
	      			Q : out std_logic);
		end component;

		signal FF:std_logic;		-- Flip Flop main data
		signal DQ:std_logic;		-- inverse flip flop

	begin
		d1: DFF
		port map(CLK => T,
		 	RST => RST,
		 	D   => FF,
		 	Q   => DQ);

		process (DQ)
		begin
			FF <= not DQ after 1 ns;
		end process;

		Q <= DQ after 1 ns;
	end Example;

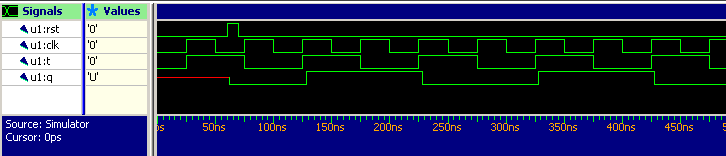

Результат симуляции

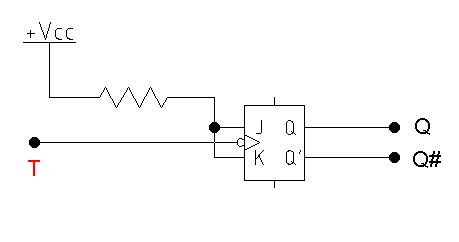

  Построение Т-триггера из JK-триггера






С синхронизацией:


Чистого D-триггера:
