5.7. ДВУХСТУПЕНЧАТЫЕ ТРИГГЕРЫ И ЗАЩЕЛКИ

Двухступенчатые триггеры - комбинация из двух одноступенчатых.
Раньше (например серия 74) предпочитали использовать двухступенчатые триггеры,
сейчас предпочитают одноступенчатые (74LS, 74AS и более поздние).




  Двухступенчатый RS-триггер

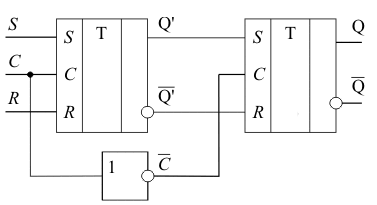

Двухступенчатый RS-триггер состоит из двух одноступенчатых защелок.
Первая из них срабатывает когда С = 1, вторая когда С = 0.
(В результате имеем - что бы переключить устройство мы должны иметь
высокий уровень и низкий после него (то есть в общем то это спад)
Таким образом устройство управляется переходом уровней и имеет право
называться уже не защелкой, а триггером.

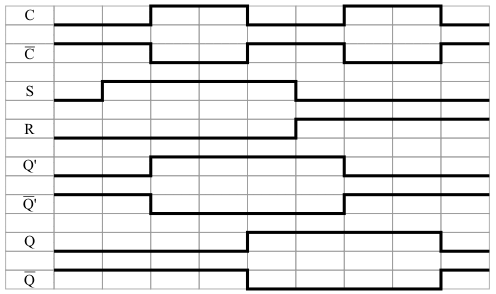

Пример временной диаграммы для двухступенчатой RS-защелки:






  Двухступенчатый D-триггер


Обозначеник для двухфронтового триггера:

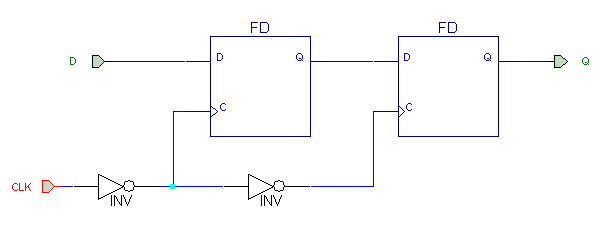

Двухступенчатый D-триггер состоит из двух одноступенчатых D-триггеров.
Первый из них срабатывает по спаду, второй по фронту.
(таким образом для переключения триггера нужен целый цикл со спадом и фронтом).

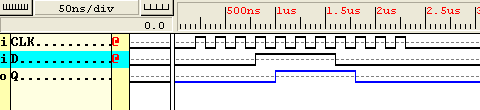

Пример временной диаграммы для двухступенчатого D-триггера:
