11.2. ПОЛНЫЙ СУММАТОР

Def
===
	СУММАТОР - комбинированное функциональное устройство
	предназначенное для суммирования чисел
	[а также вычитания, умножения, деления, преобразования
	в обратный код и других операций]
	[ FA = Full Adder ]

ANSI




однобитный сумматор:

	---------------
	C0 A B | C1 S
	-------+-------
	 0 0 0 | 0  0
	 0 0 1 | 0  1
	 0 1 0 | 0  1
	 0 1 1 | 1  0
	 1 0 0 | 0  1
	 1 0 1 | 1  0
	 1 1 0 | 1  0
	 1 1 1 | 1  1
	---------------

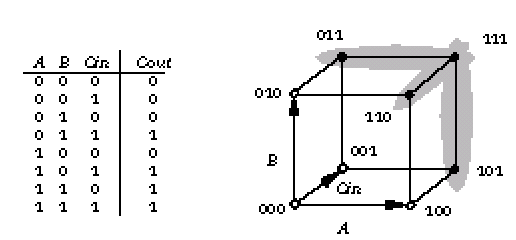

Carry Out в пространсве состояний:






Карта карно:

          	  Cin		         Cin
		  0  1		         0  1
		+------+	       +------+
	     00 | 0  1 |	    00 | 0  0 |
	AB   01 | 1  0 |	AB  01 | 0  1 |
             11 | 0  1 |            11 | 1  1 |
             10 | 1  0 |            10 | 0  1 |
		+------+		+-----+
		   S                      Cout

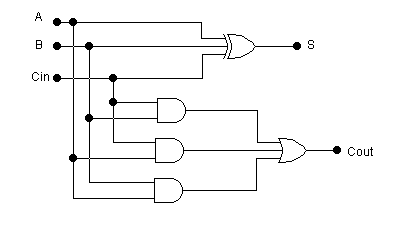

Сумматор с использованием XOR:

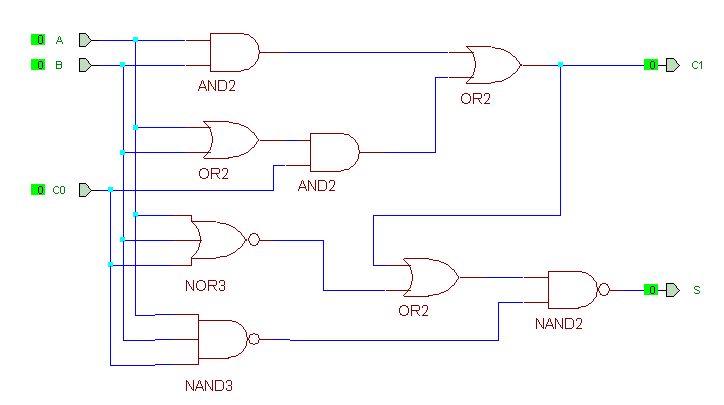

Реализация полного сумматора на VHDL:

	library ieee;
	use ieee.std_logic_1164.all;

	entity SUM1 is
		port(
	    		A0, B0, P0 : in std_logic;
	    		P1,  S1 : out std_logic);
	end SUM1;

	architecture Example of SUM1 is
		signal	T:std_logic;
		signal  S:std_logic;
		signal  V:std_logic;
	begin
		T <= (A0 and B0) or (P0 and (A0 or B0));  -- T is carry
		S <= A0 and B0 and P0;
		V <= S or ((not T) and (A0 or B0 or P0));
		P1 <= T;
		S1 <= V;
	end Example;






Реализация полного сумматора на Verilog:

	module fulladd(sum, c_out, a, b, c_in);
		output 	sum, c_out;
		input 	a, b, c_in;

		wire 	s1, c1, c2;

		xor (s1, a, b);
		and (c1, a, b);

		xor (sum, s1, c_in);
		and (c2, s1, c_in);

		xor  (c_out, c2, c1);

	endmodule

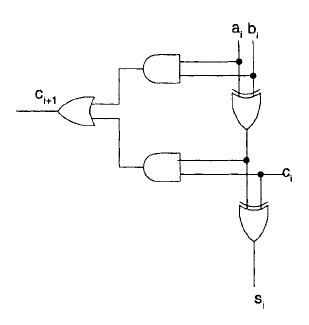

Сумматор на базе XOR:

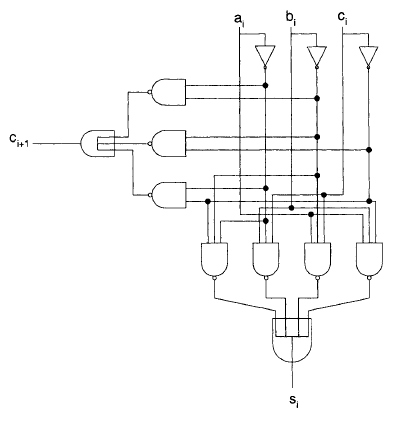

Сумматор на базе AOI:



Сумматор на базе CMOS мультиплексоров:

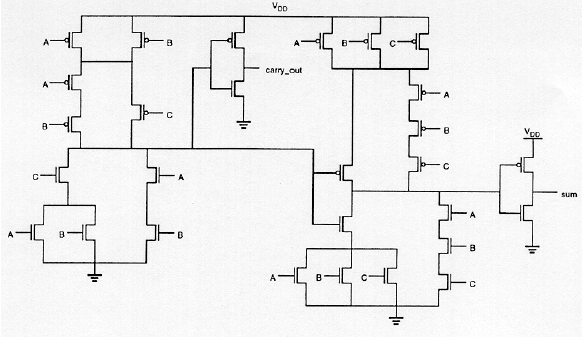

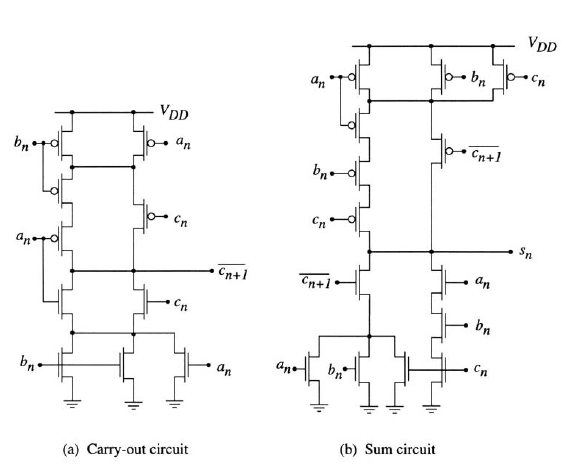

Сумматор на CMOS:

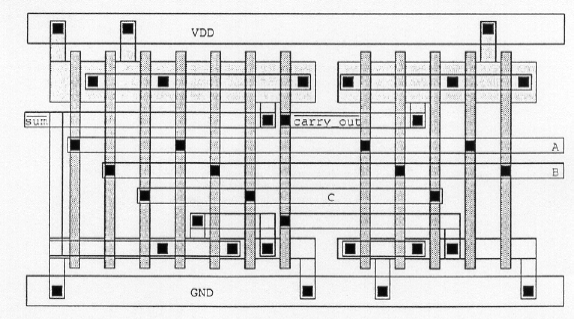

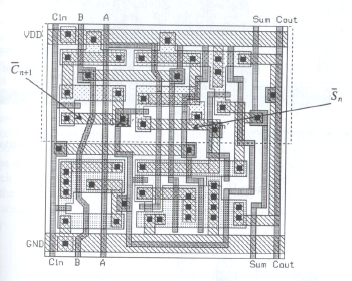

  Топология
