4.4.4.2. ОТКРЫТЫЕ СТОКИ И ШИНЫ

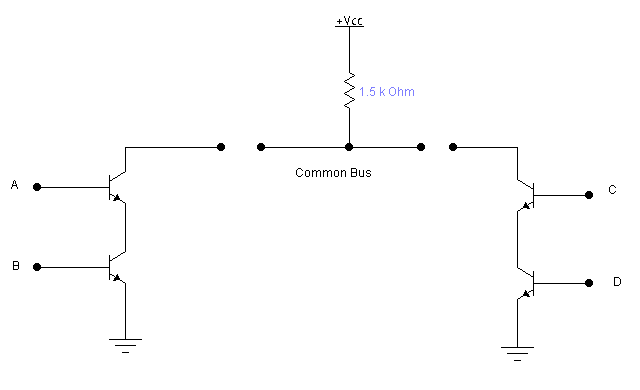

На рисунке показаны два элемента И-НЕ с открытыми стоками и общая шина.
(Открытый сток значит что сток подключен не к питанию а выходу на шину,
на которую через резистор подключено питание).
Такая система позволяет уменьшить время отклика (т.к. сразу понижается
напряжение на шине и не идет ток через питание в самом логическом элементе)
Если все закрыто то на шине 1. Поэтому в PC чтение из памяти которой нету
физически дает одни 1.

Идея шины и открытых стоков:

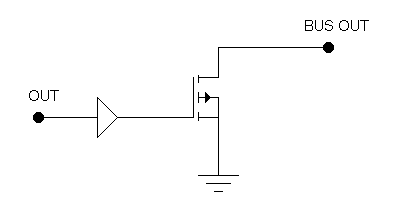

Выходы с открытым стоком помечают как правило схемотехническим знаком:





	/\
       /  \
       \  /
        \/
       ----

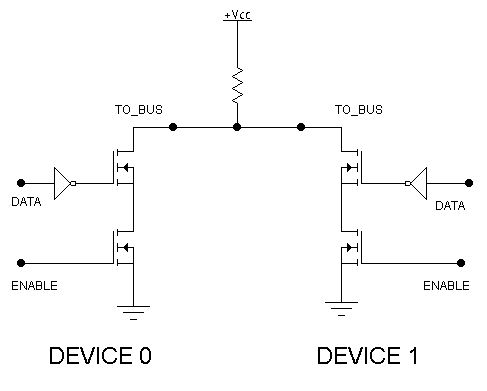

Пример CMOS открытого стока:






Попробуем промоделировать шину с 2мя устройствами с открытым стоком на Verilog:




Модель устройства с открытым стоком.
Имеет два входа - один это сигнал который выставлять на шину,
другой - разрешение выставления на шину:

	module	cmos_opendrain(out,in,en);
		output	out;
		input	in;
		input	en;
		wire	iin;
		wire	x;

		cmos_not CMOS_NOT_1(iin, in);

		supply0	gnd;

		assign out = 1'bZ;
		nmos(x,   gnd, en);
		nmos(out, x, iin);
	endmodule


Модель шины:

	module	bus_test(a,b,ena, enb);
		input	a,b,ena,enb;
		wand	bus;
		supply1	pwr;

		assign	bus = pwr;
		cmos_opendrain DEVICE0(bus,a, ena);
		cmos_opendrain DEVICE1(bus,b, enb);
	endmodule

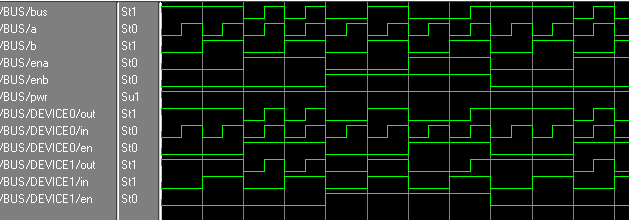

Результаты моделирования:
Видно, что когда никто не выставляется на шину то ее значение 1.
(вот почему если читать зону за пределами физической оперативной памяти
мы получаем одни FFh).
Если кто-то один выставляется - то результатты соответсвуют данным.
Если выставляются сразу оба - то побеждает тот кто выставляет 0.
(Эта особенность используется для арбитража шины).

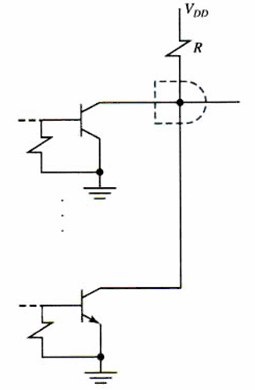

  Монтажная логика




Собственно говоря шина основанная на открытых стоках выполняет логическую функцию
AND. Если у кого-то 0 - то на шине будет тоже 0.
Поэтому ее иногда еще называют монтажной логикой.
