4.4.4.3. СОВРЕМЕННЫЕ ЭЛЕКТРИЧЕСКИЕ ШИНЫ

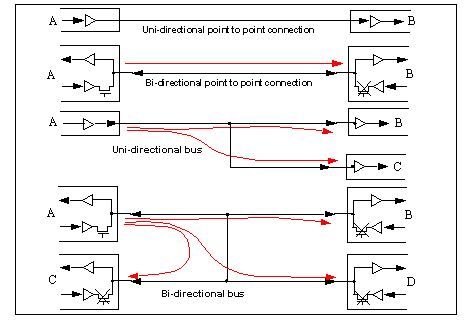

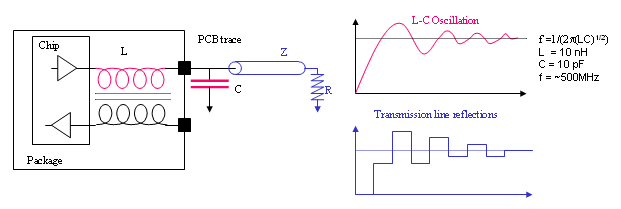

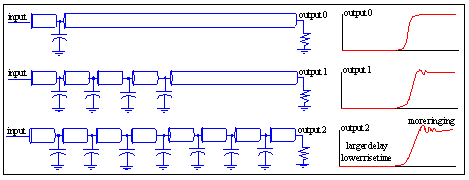

Проблемы связанные с шинами (такие же с разводкой выводов chipов):

	- паразитные емкости и индуктивности
	- отражения в линиях передачи














  GTL


Скорости процессоров все растут, шине приходится следовать за ними
а старые технологии уже не работают при таких частотах.

  THIS SECTION IS UNDER CONSTRUCTION



GTL+ шина начала применятся на x86 начиная c Pentium Pro.

Принцип работы GTL:


Основная идея - использование моста для более быстрого получения сигнала
в приемнике.

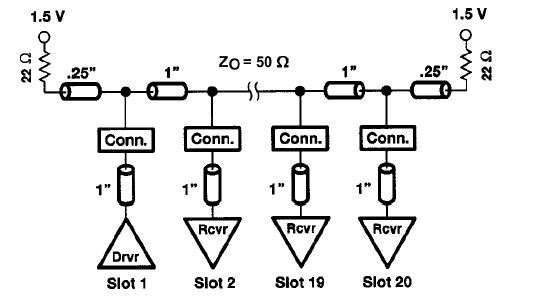

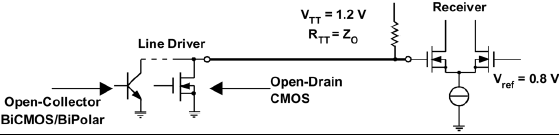

Схема шины GTL+

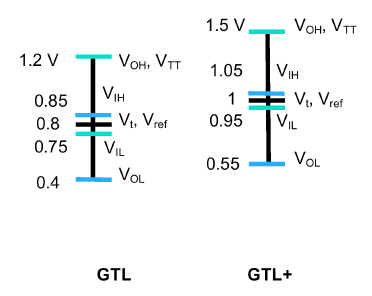

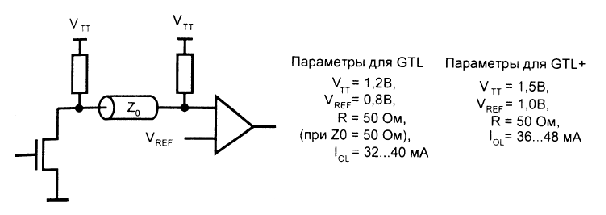

Уровни сигналов GTL и GTL+






  HSTL

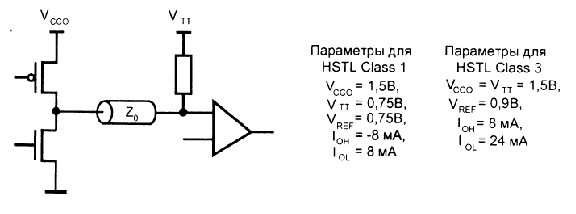

Принцип работы HSTL:


использование операционного усилителя на входе для более быстрого получения сигнала.




  LVDF

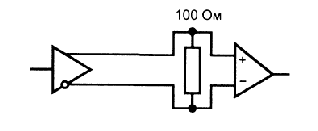

Схема LVDF:


Использование дифференциальной передачи.





  Пример современных шин

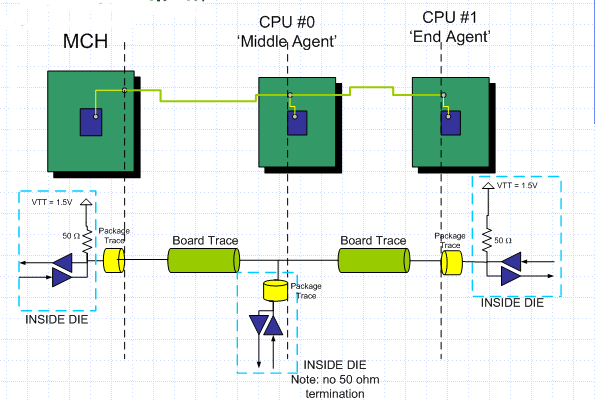

Процессорная шина:

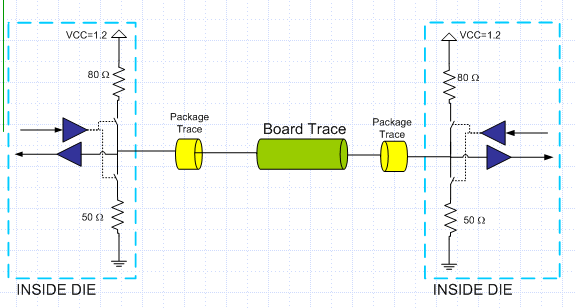

Хабовая шина:
