4.4.5. ЭМИТЕРНО-СВЯЗАННАЯ ЛОГИКА

Идея ЭСЛ это противостояние двух одинаковых транзисторов, связааных
эммитерами на один из которых подают входной сигнал,
а на другой эталонный (+4.0V) который ниже чем 1, но выше чем 0.
В результате такая схема работает гораздо быстрее чем NMOS или CMOS
(потому что разница между уровнями мала и скорость изменения напряжения
получается гораздо быстрее [работу делают два транзистора]).
Все классические суперкомпьютеры (типа Cray X-MP) делают на ЭСЛ элементной
базе.
Недостатки ЭСЛ:
	Необходимо двойное питание
	Очень большое энергопотребление

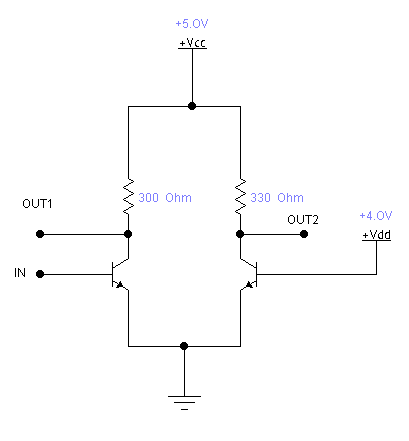

Пример инвертора на ЭСЛ:




OUT1 - инверсный выход (NOT)
OUT2 - прямой выход    (Buffer)
Обратим внимание, что это сразу и инвертер и буфeр.



ЭСЛ дает сразу и прямой и инверсный выходы.
Идеи для реализации NOR, NAND такие же как в NMOS и CMOS.
(Но при этом автоматически получается и OR, AND):

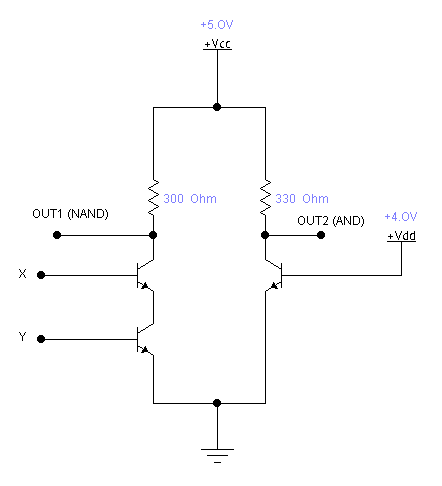

  NAND/AND

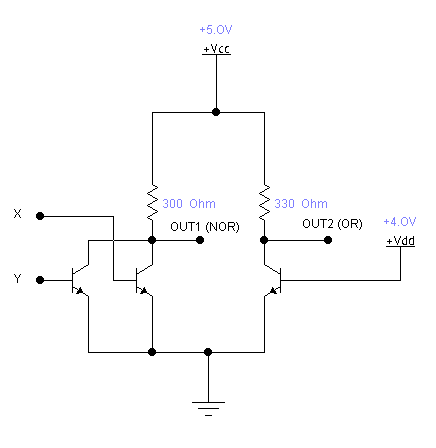

  NOR/OR










Наращивание числа входов так же как в NMOS/CMOS.
