4.4.5.1. ТРИГГЕР ШМИТТА

Это инвертор с триггером Шмитта:

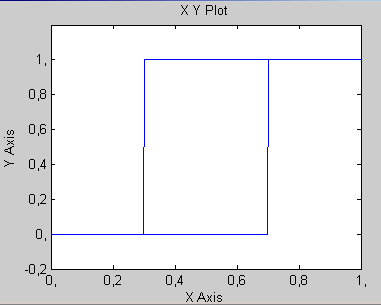

Характеристика триггера Шмитта:




    Vout ^
	 |    +--<--+--
	 |    |     |
	 |    |     |
	 |    |     |
	 | ---+-->--+
	 +--------------->
	                Vin







Триггеры шмитта имеют гистерезис в зависимости.

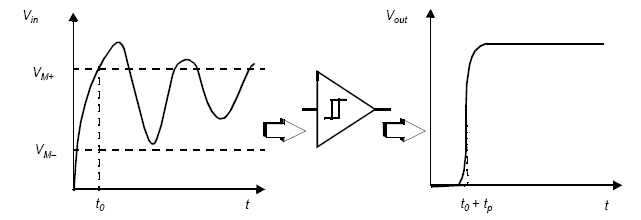

Поэтому они используются для преобразования грязного (зашумленного)
сигнала в нормальный.

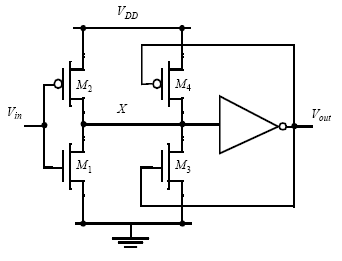

Это реализация триггера Шмитта в CMOS:

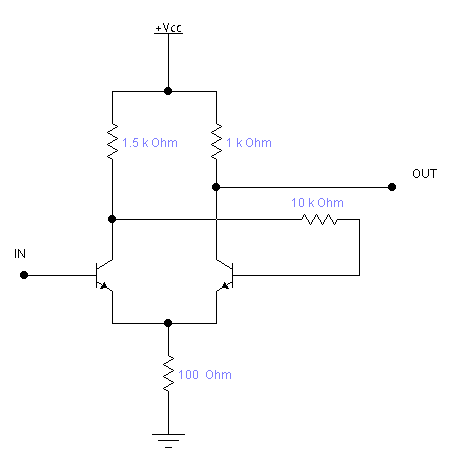

Реализация триггера Шмитта н BJT:



Триггеры Шмитта обозначаются знаком:

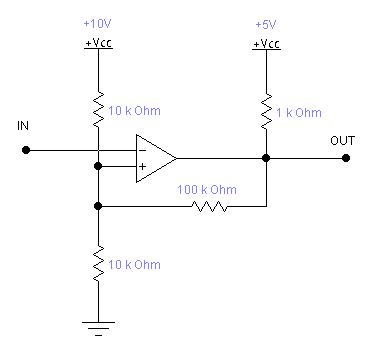

Пример реализации тригера Шмитта на операционном усилителе:

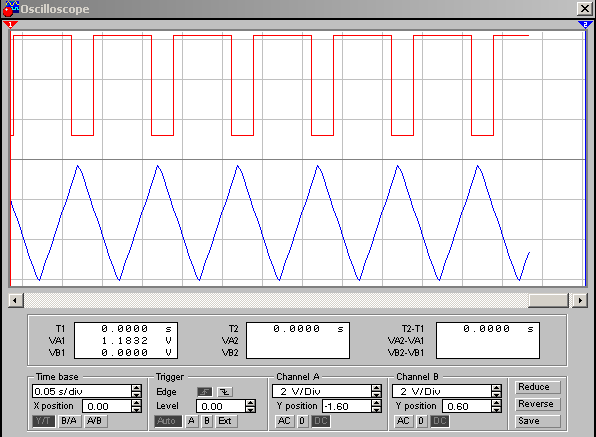

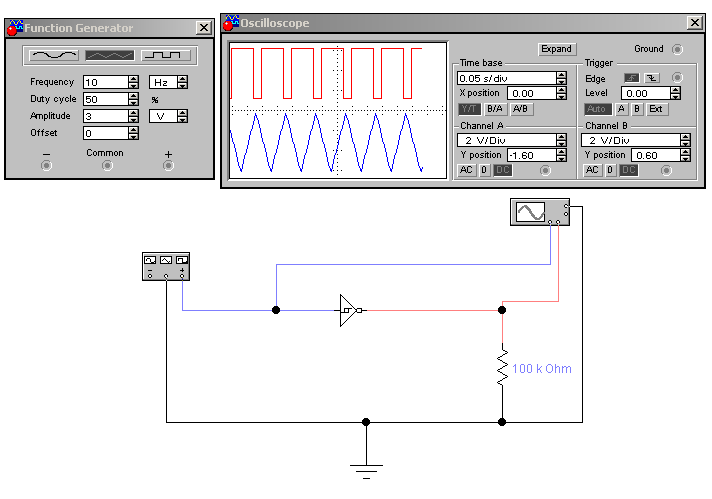

Пример моделирования электрического поведения инвертора с триггером Шмитта:
